🛠️ LEDビジョンの故障事例と対処法

ドット欠け・モジュール不良・電源/受信カード・輝度ムラ・映像が出ない――症状別の切り分けと修理・予防保守を実務目線で解説

LEDビジョン・デジタルサイネージは、R・G・Bの発光素子を敷き詰めたモジュールを連結した自発光デバイスです。 屋外に常設される機器であるため、風雨・温度変化・振動・経年劣化の影響を受け、運用のなかで何らかの不具合が発生することは避けられません。 一方で、モジュール単位で故障部位を切り離し、部分交換で迅速に復旧できるのがLEDビジョンの大きな強みです。

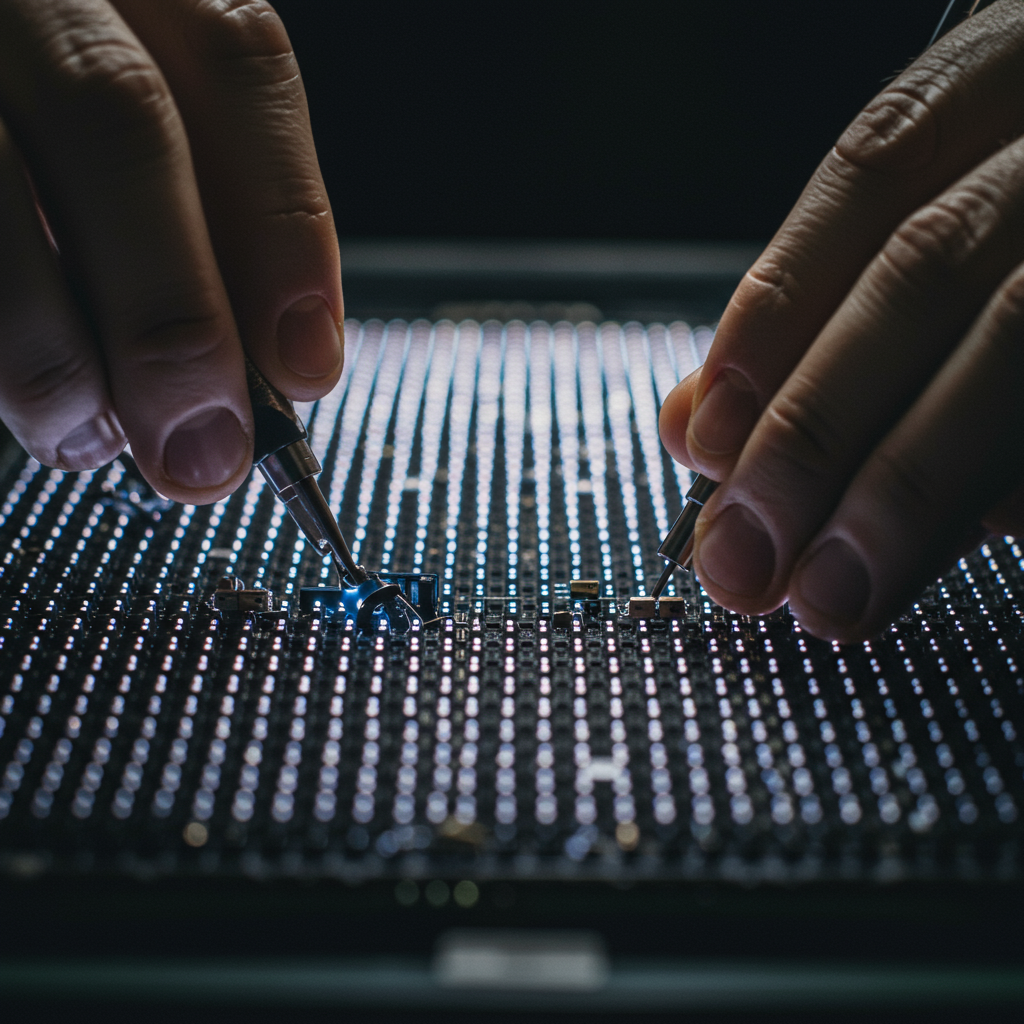

LEDビジョンの保守・メンテナンス作業のイメージ
部分交換 モジュール単位で故障箇所を交換できる
切り分け 症状から原因（電源・カード等）を特定
-80% 定期点検で突発故障リスクを大幅低減
10万時間 適切な熱管理・保守で長寿命を実現

本ガイドは、LEDビジョン・LED看板を運用する事業者・管理者の方に向けて、よくある故障パターン、症状別の切り分け、 保証・アフターサービスの確認ポイント、予防保守スケジュールを整理したものです。 感電・落下の危険がある高所作業や通電作業は、無理をせず専門業者に依頼することを前提にお読みください。

⚠️ 安全に関する注記
LEDビジョンは高電圧・高所設置の機器です。本記事の「自分で対処できること」は、原則として通電を止めた安全な状態での確認・軽微な操作に限られます。 分解・電気系統への接触・高所作業は、感電・落下・二次故障の危険があるため、有資格者・専門業者へご依頼ください。

🔍 1. よくある故障パターンと原因・対処法

LEDビジョンの不具合は「起こるもの」という前提で保守体制を組むことが肝要です。 まずは代表的な症状と、その主な原因・対処方法を一覧で整理します。

症状 主な原因 対処方法（一般的な考え方）
ドット欠け（1点だけ点灯しない／常時点灯） 素子の衝撃破損、静電気、熱劣化 予備モジュールと交換、または工場でのチップ打ち直し修理
1ブロック丸ごと消灯 電源ユニット（PSU）故障、受信カードの不具合 PSUの交換、受信カードの予備への切り替え
映像にノイズ・ちらつきが入る LANケーブルの接触不良、電磁ノイズ ケーブルの再接続、STP（シールド）ケーブルへの交換
色ムラ（四角い跡が見える） モジュールのロット違い、設定の初期化 キャリブレーションデータの再読み込み、色補正の実施
輝度が半分程度に落ちている 調光設定ミス、電源フェーズの欠相 コントロールソフトの設定確認、電気系統の点検
映像がまったく出ない（真っ暗） 主電源・ケーブル・送信/受信カード・出力機器の不具合 電源・接続の確認 → 送信/受信カード・プロセッサの点検

モジュール構造の最大の利点は、故障部位を最小単位で切り離し、迅速に復旧できる点にあります。 予備モジュール・予備電源・予備受信カードを確保しておくと、突発的な不具合にも短時間で対応できます。

⚫ 2. ドット欠け（画素の点灯不良）

LEDビジョンは、赤・緑・青のLEDチップを1画素に配置し、それぞれの発光強度を変化させてフルカラー映像を再現しています。 このうち一部の素子が点灯しなくなる（あるいは消えなくなる）のが「ドット欠け」です。

LEDビジョンモジュール（TECシリーズ）の画素構造イメージ

主な原因

対処方法

SMDやCOBなどパッケージ方式によって修理性は異なりますが、実務上は該当モジュールを予備モジュールと交換して復旧するのが一般的です。 チップ自体の交換（打ち直し）は精密作業となるため、工場での修理が必要になります。 なお、MiPやSMDは個別素子の修理がしやすい一方、COBは表面樹脂で保護される構造上、素子単位の修理が難しい傾向があります。

1〜数画素の軽微なドット欠けは映像全体の視認性に大きく影響しないこともありますが、放置すると周辺素子への負荷や劣化拡大につながる場合があります。 点検時に記録し、まとまった数になった段階でモジュール交換を計画するのが現実的です。

🟥 3. モジュール／ブロック丸ごとの消灯

1画素ではなく、モジュール1枚〜1ブロックがまとめて消灯する場合は、画素そのものではなく 「電力供給」か「データ供給」のいずれかに問題があるケースが大半です。

電源ユニット（PSU）の故障

LEDビジョンは区画ごとに電源ユニット（PSU）から電力を供給しています。 特定のブロックだけが消灯する場合、その区画を担当するPSUの故障が疑われます。予備のPSUへ交換することで復旧することが多い症状です。

受信カード（Receiving Card）の不具合

映像信号は、送信カード（Sending Card）から各モジュールへ受信カード（Receiving Card）を介して分配されます。 受信カードが不具合を起こすと、担当する範囲の表示が乱れたり消灯したりします。予備の受信カードへ切り替えることで切り分け・復旧が可能です。

PSU・受信カードの交換は通電・配線を伴う作業であり、感電や二次故障のリスクがあります。 切り分けと交換は、予備部材を用意したうえで専門の保守業者に依頼するのが安全です。

📺 4. 映像がまったく出ない・真っ暗

画面全体が真っ暗で何も表示されない場合、原因は電源系統・ケーブル接続・映像出力機器・制御カードのいずれかに絞り込めます。 上流（電源・入力側）から順にたどると切り分けがスムーズです。

まず確認する基本項目（安全な範囲で）

それでも表示されない場合

上記に問題がなければ、送信/受信カードやビデオプロセッサ側の不具合、あるいは同期・信号伝送の異常が疑われます。 これらは制御システムの知識を要するため、電気系統に手を触れる前に専門業者へ点検を依頼してください。 NovaStarやLinsnなどの制御システムでは、専用ソフトからカードの状態を確認できる場合があります。

🌈 5. 輝度ムラ・色ムラ（キャリブレーション）

複数のモジュールを組み合わせるLEDビジョンでは、個体差による色ムラ・輝度ムラが発生し得ます。 画面に「四角い跡」が見える場合は、モジュール間の差が原因であることが多く、キャリブレーション（ドット補正）で改善できます。

LEDビジョンの色・輝度キャリブレーションに関する知識イメージ

色ムラ（四角い跡）

製造ロットの異なるモジュールを混在させた場合や、設定が初期化された場合に、区画ごとの色差が目立つことがあります。 各LEDチップの輝度・波長を測定して制御カード側で電流値を補正するカラーキャリブレーション（ドット補正）を再実施し、 画面全体の均一性を回復させます。制御ソフトからキャリブレーションデータを再読み込みすることで改善するケースが多い症状です。

輝度が半分程度に落ちている

画面全体の輝度が想定より低い場合は、調光（オートディミング）設定のミスや、電源の欠相（相の欠け）が疑われます。 まず制御ソフトの輝度・調光設定を確認し、それでも改善しない場合は電気系統（配電・相）の点検が必要です。

自動調光システムは、照度センサーで周囲の明るさを検知し、日中は高出力、夜間は低出力へと調整する機能です。 「暗すぎる／明るすぎる」と感じる場合、まず調光カーブの設定を確認することで解決することがあります。

📡 6. 映像ノイズ・ちらつき・スキャンライン

映像に砂嵐状のノイズが乗る、ちらつく、カメラ撮影時に黒い帯（スキャンライン）が映り込む――こうした症状は、 信号伝送やリフレッシュレートに関わる問題です。

ケーブルの接触不良・電磁ノイズ

送信カードから受信カードへは、通常ギガビットイーサネット（LANケーブル）で映像データが伝送されます。 LANケーブルの接触不良や、周辺機器からの電磁ノイズが原因でノイズ・ちらつきが発生することがあります。 ケーブルの再接続や、STP（シールド付き）ケーブルへの交換で改善するケースが多い症状です。

撮影時のスキャンライン・フリッカー

肉眼では問題なくても、カメラ越しに黒帯やちらつきが出る場合は、リフレッシュレートが関係します。 イベント中継・SNS動画などカメラ撮影が前提の用途では、3,840Hz以上（機種により7,680Hz）の高リフレッシュレートが推奨されます。 機種・制御カードの設定で対応できる場合があるため、撮影要件がある場合は導入・設定時に確認しておきましょう。

🧭 7. 症状別の切り分け（自分でできる／業者に頼む）

安全と二次故障防止の観点から、通電を止めた安全な範囲での確認までを利用者側で行い、 電気系統・高所作業・分解を伴う対応は専門業者に任せるのが基本方針です。

症状 自分で確認・対処できること 業者に頼むべきこと
映像が出ない 主電源・ブレーカー、ケーブルの抜け、出力機器の起動を確認 送信/受信カード・プロセッサの点検、配線・電源の調査
ノイズ・ちらつき LANケーブルの再接続、ゆるみの確認 シールドケーブルへの交換、電磁ノイズ源の特定・対策
輝度が低い 制御ソフトの輝度・調光設定を確認 電源の欠相など電気系統の点検
色ムラ・四角い跡 （設定に触れられる場合）キャリブレーションデータの再読み込み 再キャリブレーション・色補正、モジュール交換
ドット欠け 発生箇所・数を記録し、経過を観察 モジュール交換、工場でのチップ打ち直し修理
ブロック消灯 （安全な範囲での）目視による範囲の把握 PSU・受信カードの交換、切り分け

迷ったら通電を止め、写真・動画で症状を記録して業者へ共有するのが最短ルートです。 症状・発生時刻・環境（天候・気温）の記録があると、原因特定と部材手配がスムーズになります。

📑 8. 保証とアフターサービスの確認ポイント

LEDビジョンは設計寿命が一般に約100,000時間（24時間稼働で約11年以上）とされる長寿命な設備ですが、 その性能を長く保つには、故障時の保証・保守体制が欠かせません。導入前・契約前に次の点を確認しておきましょう。

確認ポイント チェックする内容
保証期間・範囲 モジュール・電源・制御機器・LEDチップなど、部位ごとの保証年数と対象範囲
予備モジュールの確保 同ロット・同スペックの予備モジュールが用意されているか、追加調達の可否
対応時間・訪問修理 故障連絡から対応・訪問修理までの目安時間、技術者の訪問体制
国内保守体制 国内倉庫から代替モジュール・部材を即日出荷できる体制があるか
キャリブレーション対応 再キャリブレーション・色補正のサポート可否と費用
定期点検の有無 保守契約に定期点検・報告が含まれるか、頻度・内容

製品評価では「安さ」だけでなく、LEDチップのブランド・純度、ドライバICの性能、筐体（キャビネット）の加工精度、 そして国内保守体制が長期運用の品質を左右します。故障時に国内在庫から代替モジュールが即日出荷され、技術者が訪問修理できる体制があるかは、 重要な選定基準です。

モジュール単位で部分交換できるのがLEDビジョンの強みです。 「壊れたら丸ごと交換」ではなく「該当部だけ迅速に交換」できる保守体制かどうかを、契約前に必ず確認しましょう。

🗓️ 9. 予防保守スケジュール（点検・清掃・スペア）

保守メンテナンスの核心は「予防」にあります。 定期的な点検・清掃・端子の増し締めといった専門的な保守を行うことで、突発的な故障リスクを大きく低減できるとされています。 以下は一般的な保守項目と周期のイメージ（目安）です。

自立型（スタンドアローン）LEDビジョンの設置イメージ
周期の目安 主な保守項目
日常〜週次 表示状態の目視確認（ドット欠け・ムラ・ノイズ）、異音・異臭の確認
半年ごと（目安） フィルター・通気口の清掃、電源端子の増し締め、赤外線サーモグラフィによる異常発熱箇所の確認
年次〜数年ごと キャリブレーション状態の確認、支持構造・取付金具の点検、防水・防塵性の確認
臨時（随時） 台風・地震など大きな外力を受けた後の点検、異常発生時の緊急点検

熱管理と清掃の重要性

LED劣化を早める最大の要因は「熱」です。ジャンクション温度が上がると発光効率が低下し、色ずれや寿命短縮につながります。 冷却ファン・ヒートシンク・通気口にほこりが溜まると放熱性が落ちるため、フィルター清掃は特に重要です。 屋外設置ではIP等級（前面IP65／背面IP54以上が標準）に応じた防水・防塵性の維持も、点検項目に含めておきましょう。

スペア（予備部材）の確保

半年に一度の専門点検（フィルター清掃・端子増し締め・サーモグラフィ確認など）を継続することで、 突発的な故障リスクを大幅に低減できるとされています。「設置して終わり」ではなく、計画的な維持管理が長寿命化の鍵です。

🌦️ 10. 設置環境・形態別の注意点

設置環境や設置形態によって、起こりやすい不具合や重点的にケアすべきポイントが変わります。 自社のビジョンがどのタイプかを踏まえ、点検の重点を決めましょう。

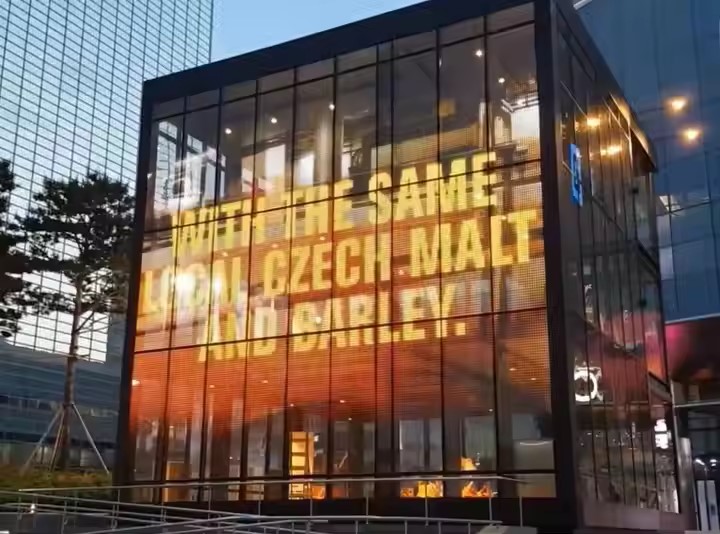

透過型（メッシュタイプ）LEDビジョンの設置イメージ
設置環境・形態 起こりやすい不具合・重点ケア
屋外・直射日光下 高温による熱劣化・色ずれ。放熱経路の清掃と冷却系の点検が重要
塩害地域・沿岸部 金具・基板の腐食。防錆処理・コンフォーマルコーティング・耐腐食ネジの確認
壁掛け・自立（ポール）型 取付金具・アンカーの緩み、支持構造の劣化。落下・倒壊防止の点検
透過型（メッシュ） ガラス内側設置のため清掃・アクセス性を考慮。配線・固定部の確認
屋内・近距離視聴 狭ピッチで画素が目立つため、ドット欠け・色ムラの早期対応が重要

屋外の大型ビジョンや高所設置では、落下・倒壊は重大事故につながります。 取付金具・アンカーの固定、防錆処理、支持構造の劣化確認を点検項目に必ず含め、有資格者・専門業者と連携して維持管理を行いましょう。

LEDビジョンの不具合・保守は HaLVision へ

ドット欠け・モジュール不良・電源/受信カードトラブル・輝度ムラ・映像が出ない――LEDビジョンの不具合や予防保守は、専門の知識と体制が必要です。
東北エリアの点検・修理・保守は、仙台国分町のLED VISION専門企業 HaLVision へご相談ください。
お電話でのお問い合わせ：TEL 022-703-1776

AIチャットで相談する お問い合わせはこちら

よくある質問

Q: ドット欠け（1点だけ点灯しない）は自分で直せますか?

A: 1画素だけ点灯しない・常時点灯するといった軽微なドット欠けは、素子の衝撃破損・静電気・熱劣化が主な原因です。応急的には予備モジュールとの交換で復旧できますが、チップ自体の打ち直し修理は工場での作業が必要です。高所や通電中の作業は感電・落下の危険があるため、無理をせず専門業者へ相談することをおすすめします。

Q: 1ブロックが丸ごと消灯してしまいました。原因は何ですか?

A: 一定範囲（モジュール1枚〜1ブロック）がまとめて消灯する場合、その区画へ電力を供給する電源ユニット（PSU）の故障や、映像データを分配する受信カード（Receiving Card）の不具合が典型的な原因です。予備のPSUや受信カードへ切り替えると復旧することが多く、切り分けと交換は専門知識が必要なため、保守業者に依頼するのが安全です。

Q: 映像がまったく出ない・真っ暗なときはどこを確認すればよいですか?

A: まずは主電源のオン、電源ケーブル・LANケーブルの接続、送信カードや映像出力機器（PC・プレーヤー）の起動を確認します。ケーブルの抜けや電源スイッチの切れといった単純な原因も多いためです。それでも表示されない場合は、送信/受信カードやプロセッサ側の不具合が疑われるため、電気系統に触れる前に専門業者へ点検を依頼してください。

Q: 画面に四角い色ムラや輝度のムラが出るのはなぜですか?

A: モジュールごとの色ムラ（四角い跡）は、製造ロット違いのモジュール混在や、キャリブレーション（ドット補正）データの初期化が主な原因です。制御ソフトからキャリブレーションデータを再読み込みし、色補正を再実施することで改善します。輝度が半分程度に落ちる場合は、調光設定ミスや電源の欠相（相の欠け）が疑われるため、設定確認と電気系統の点検が必要です。

Q: 保証やアフターサービスでは何を確認しておくべきですか?

A: 保証期間・保証範囲（モジュール・電源・制御機器・LEDチップなど部位ごとの扱い）、予備モジュールの確保状況、故障時の対応時間や訪問修理の可否、国内在庫からの部材出荷体制などを事前に確認しておくと安心です。LEDビジョンはモジュール単位で部分交換できる構造が強みなので、迅速に代替部材を供給できる保守体制が長期運用の鍵になります。

Q: 予防保守はどのくらいの頻度で行えばよいですか?

A: 一般的な目安として、半年に一度のフィルター清掃・電源端子の増し締め・赤外線サーモグラフィによる異常発熱箇所の確認といった専門点検を行うと、突発的な故障リスクを大きく低減できるとされています。加えて日常的な目視点検や、台風・地震など大きな外力を受けた後の臨時点検を組み合わせることが、長寿命化と事故防止の観点から望ましいです。
