LEDビジョンの仕組みと技術

💡光はどうやって生まれる？LEDの発光メカニズム

LED（発光ダイオード）の核心は、電気を流すと自ら光を放つ半導体チップです。これは、プラスとマイナスの性質を持つ2種類の半導体を接合したp-n接合構造によるもの。ここに電気が流れると、電子と正孔が再結合し、そのエネルギーが直接光に変わります。

この「自発光」方式は、裏から光を当てる液晶ディスプレイと異なり、ピクセル自体が光源となります。そのため、不要なピクセルは完全にOFFにでき、吸い込まれるような「完全な黒」と、極めて高いコントラストを実現します。

LEDと液晶の比較

🌈どうやって何百万色も表現できるの？

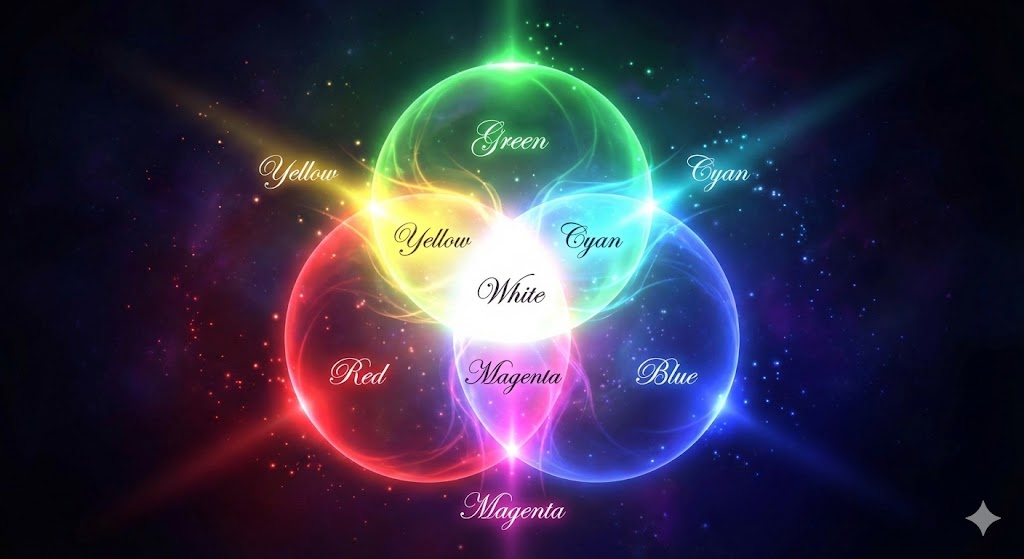

フルカラーの映像は、光の三原色である赤(R)・緑(G)・青(B)のLEDチップを1つのピクセルに収め、それぞれの光の強さを巧みに操ることで作られます。人間の目は、近接した異なる色の光を脳内で合成して認識するため（空間加法混色）、多彩な色が見えるのです。

各色の明るさ制御にはパルス幅変調（PWM）という技術が使われます。これはLEDを人間には知覚できない速さで点滅させ、その点灯時間の割合を変えることで明るさを調整する仕組みです。14bit以上の処理能力を持つビジョンでは、各色を16,384段階以上で制御でき、理論上281兆色を超える圧倒的な色表現力を持ちます。

📏なぜ遠くから見ると綺麗に見える？ピッチの秘密

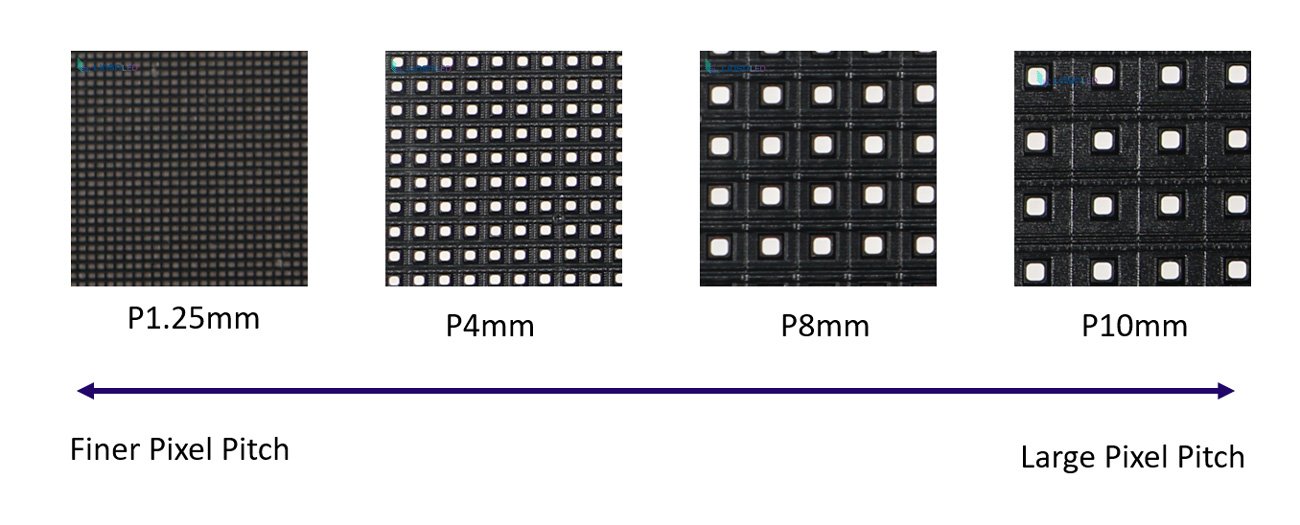

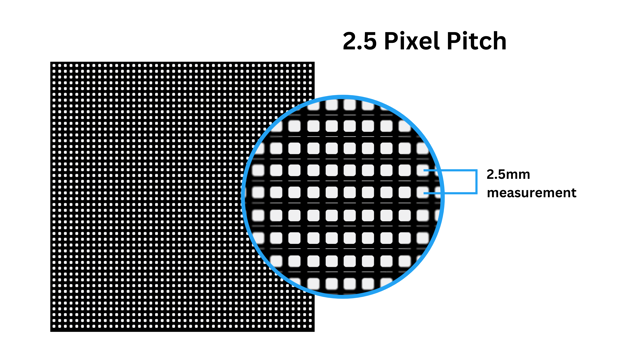

ピクセルピッチとは、隣り合うピクセルの中心間の距離をmm単位で表したものです。この数値が小さいほど画素が密集し、高精細な映像になりますが、価格も指数関数的に上昇します。

重要なのは「視認距離」とのバランスです。一般的に「ピッチ(mm) × 1.15」が、画素のドット感が気にならなくなる最小視認距離とされます。設置場所と主な視聴者の位置に合わせて最適なピッチを選ぶことが、コストパフォーマンスの鍵となります。

ピッチと用途の関係

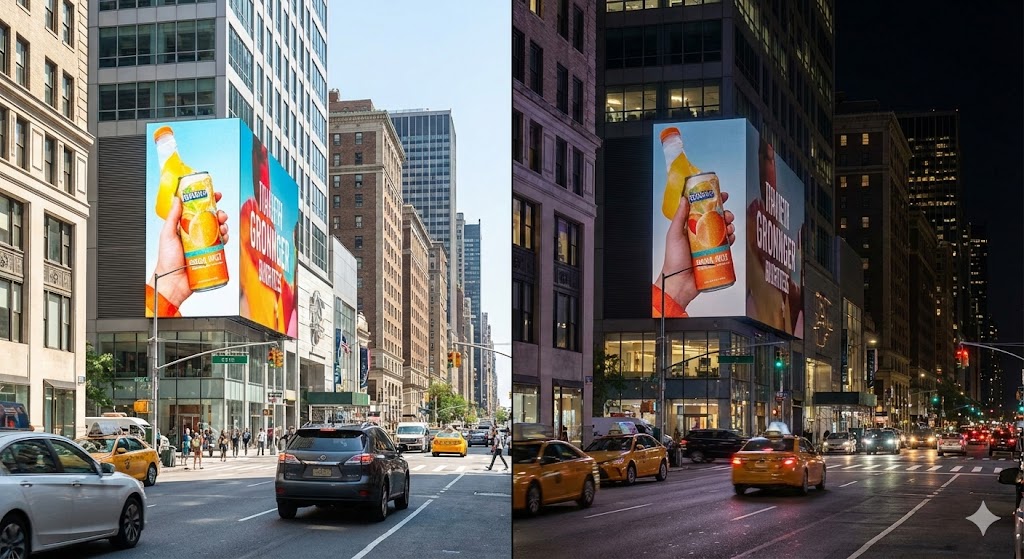

🔆昼も夜も見やすい理由は？自動調光の仕組み

LEDビジョンの明るさは輝度 (cd/㎡)で表されます。屋外用は太陽光に負けない5,000cd/㎡以上の高輝度を誇りますが、夜間にそのままでは眩しすぎて「光害」となります。

そこで活躍するのが自動調光システムです。照度センサーが周囲の明るさをリアルタイムで検知し、日中は100%、曇天時は60%、夜間は5%など、常に最適な明るさに自動調整します。これにより、視認性を保ちつつ、近隣への配慮、消費電力の削減、製品寿命の延長という複数のメリットが生まれます。

🎬カメラ越しでも美しい！リフレッシュレートの秘密

リフレッシュレートは、1秒間に画面を何回書き換えるかを示す値(Hz)です。一般的なテレビが60Hzなのに対し、プロ仕様のLEDビジョンは3,840Hz以上を採用します。この超高速書き換えにより、スマホで撮影しても黒いスジ（スキャンライン）が映り込まず、SNS映えする美しい映像を提供できます。

また、複数のパネルを繋げた際の色ムラを解消するのがカラーキャリブレーションです。各LEDチップの個体差をカメラで測定し、個別に電流値を補正することで、まるで一枚の絵のような均一な大画面を実現します。

🔌DIP, SMD, COB, MiP…パッケージの違いとは？

LEDチップを基板に実装する方法（パッケージング）は画質と耐久性を大きく左右します。

• DIP: 砲弾型で頑丈。屋外の大型ビジョン向き。
• SMD: RGBを1つにまとめた現在の主流。高精細化が容易。
• COB: チップを直接基板に実装し樹脂で保護。超高精細で衝撃に強い。
• MiP: 極小のマイクロLEDをパッケージ化。COBの弱点を克服した次世代技術。

パッケージ比較

⚡どうやって映像を表示する？制御の仕組み

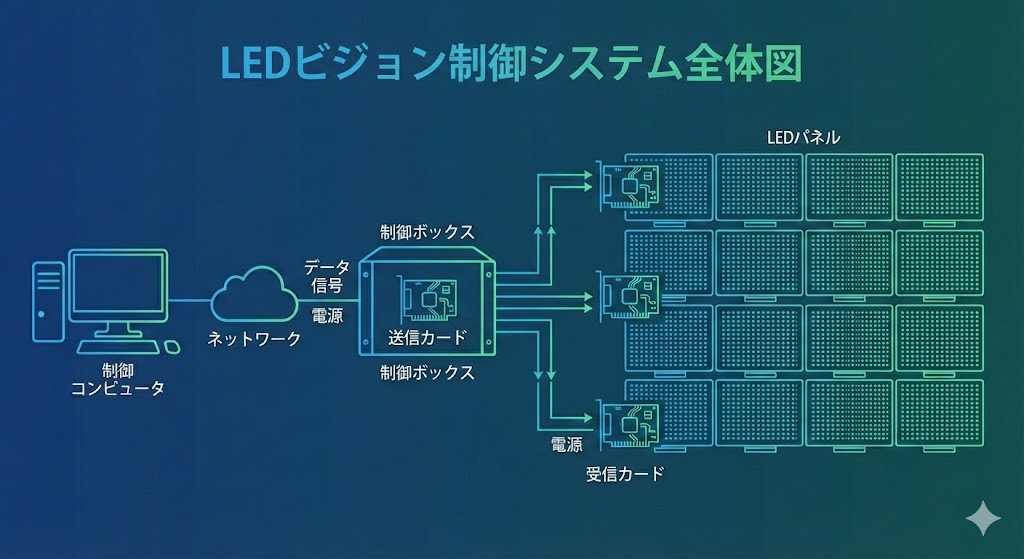

PCなどからの映像信号は、まず送信カードでLEDビジョン用のデータに変換されます。そしてLANケーブルを通じて各パネルの受信カードに送られ、映像として表示されます。NovaStarやLinsnといった制御システムが、この複雑な同期をミリ秒単位で処理しています。

近年はクラウド型CMS（コンテンツ管理システム）が主流となり、インターネット経経でどこからでも放映スケジュールの変更や、天気予報・SNSと連動したリアルタイムな情報発信が可能です。

🔋電気代はどのくらい？省エネ技術も解説

LEDビジョンの消費電力は、全画面を白で表示した際の「最大消費電力」と、通常の映像を流した際の「平均消費電力」（最大値の約30-40%）で考えます。

最新の省エネ技術共通カソードは、RGB各色に必要な電圧だけを個別に供給することで、無駄な電力消費と発熱を大幅にカット。従来比で最大30%の省エネと長寿命化を実現しています。

消費電力の目安 (屋外P10)

🛡️どのくらい持つ？メンテナンスのポイント

LEDビジョンの設計寿命は一般的に10万時間（約11年）と言われますが、これは適切な熱対策と環境保護が前提です。特に屋外では、IP65等級以上の防塵・防水性能や、塩害対策のコーティングが不可欠です。

劣化の最大の敵は「熱」。高効率の放熱筐体や冷却ファンでチップの温度を低く保つことが、長期間にわたる安定稼働の鍵となります。商用環境での実質的な寿命は5〜8年が目安とされています。

🔧故障したらどうする？トラブルシューティング

LEDビジョンはモジュール構造のため、故障時も部分的な交換で迅速に復旧できるのが強みです。

主なトラブルと対処

半年に一度のフィルター清掃や端子の増し締めといった「予防メンテナンス」が、突発的な故障リスクを大幅に低減させます。

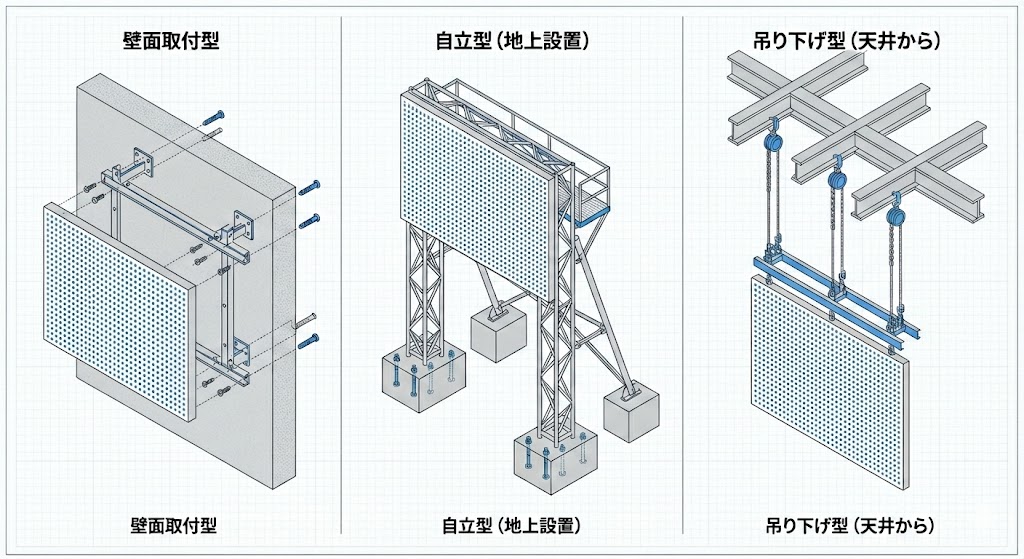

🏗️どんな場所にも対応！多彩な設置方法

LEDビジョンは、そのモジュール構造を活かして様々な形状や場所に設置できます。

• 壁掛け: 建物の壁面に直接固定する最も一般的な方法。
• 自立 (ポール): 地面から支柱を立てて設置。ロードサイドの看板などで利用。
• 天吊り: 天井やトラス構造から吊り下げる方法。イベント会場や屋内に最適。
• 透過型: ガラス窓の内側に設置し、外の景色と映像を両立させる未来的な手法。

設置には建築基準法や屋外広告物条例の確認が必要な場合があるため、専門業者との相談が不可欠です。

🚀未来のLEDビジョンはここまで進化する！

LED技術は今も進化を続けています。

• マイクロLED: 100μm以下の極小チップで、映画館のスクリーンを代替するほどの超高画質を実現。
• 透明LED: ガラス窓をそのままディスプレイに変え、空間の開放感を損なわずに情報発信が可能に。
• AI連携: カメラで視聴者を分析し、その人に最適な広告を出し分けたり、天候に合わせて映像を自動調整したりするインテリジェント化が進んでいます。

📋良いLEDビジョンを選ぶポイント

価格だけでなく、内部の部品品質が寿命と性能を決定します。

1. LEDチップのブランド: 日亜化学やCreeなど、信頼性の高いメーカー製か。
2. ドライバーICの性能: 高リフレッシュレートに対応し、ノイズが少ないか。
3. 筐体の精度: 繋ぎ目が目立たない高精度な加工がされているか。
4. 国内保守体制: 故障時に迅速な対応が可能なサポート体制があるか。

また、日本の電波法に準拠したPSEやVCCIといった安全規格への準拠も、公共の場で使用する上で非常に重要です。

📐ピクセルピッチ × 最適視認距離 早見表

ピッチ選定でコストと画質のバランスを取るには、「誰がどのくらいの距離から見るか」を基準にするのが最も確実です。目安として最短視認距離 ≒ ピッチ(mm) × 1.0〜1.5m、快適に鑑賞できる最適視認距離 ≒ ピッチ(mm) × 3m前後が用いられます。近距離向けの製品ほど高精細ですが価格は指数関数的に上昇するため、実際の視聴位置より過剰に細かいピッチを選ばないことがコスト最適化の鍵です。

🧩COB vs SMD vs GOB 徹底比較

実装・保護方式の違いは、画質だけでなく耐衝撃性・視野角・保守コストに直結します。用途に合わせた選定のために、主要3方式を整理します。

SMDは高精細化が容易で最も普及。COBは微細ピッチと堅牢性を両立し放送・XR向け。GOBはコーティングで衝撃・水濡れに強く、人が触れるレンタル/イベント用途で選ばれます。

🌞輝度(cd/㎡)の目安と調光の重要性

必要な輝度は設置環境の明るさで決まります。過剰な輝度は「光害」やまぶしさ、電力・寿命の浪費につながるため、環境に合った輝度＋調光が正解です。

自動調光（照度センサー）は必須級の機能です。夜間は輝度を5〜20%まで落とすことで、近隣への配慮・省エネ・LED寿命延長を同時に実現します。屋外広告物条例で夜間輝度の上限が定められる地域もあるため、調光対応は法令順守の観点でも重要です。

📷リフレッシュレートと撮影対策

リフレッシュレートが低いと、カメラのシャッターと画面の書き換えが干渉し、映像に横方向の黒帯（スキャンライン）やちらつき（フリッカー）が写り込みます。肉眼で問題なくても、スマホ・放送カメラでは如実に現れます。

SNS撮影を前提とするなら3,840Hz以上が実質的な標準です。放送・LEDバーチャルスタジオ用途では7,680Hz以上の製品も選ばれます。加えて、カメラ側のシャッタースピードを画面周波数に合わせる（同期させる）とフリッカーをさらに抑えられます。

💧IP等級（防塵・防水）の選び方

IP等級は「IP+防塵等級(0〜6)+防水等級(0〜8)」で表されます。例えばIP65は「粉塵の侵入を完全に防ぎ、あらゆる方向からの噴流水に耐える」性能を意味します。

屋外では前面と背面で等級が異なるのが一般的で、雨に晒される前面をより高等級にします。メンテナンス方式にも関係し、壁掛けで背面に回れない設置は前面メンテナンス（フロントサービス）対応が必須。背面に十分な空間が取れる場合は背面メンテナンスでコストを抑えられます。海沿いでは塩害対策コーティングも併せて検討します。

⏳寿命・故障・メンテナンスの実務

LED素子の設計寿命は一般に約100,000時間とされますが、これは「初期輝度の50%まで低下する（輝度半減）までの目安時間」であり、完全に消灯するまでの時間ではありません。連続稼働の環境や高輝度運用では、実質的な更新時期は5〜8年が目安です。

故障はモジュール単位／電源ユニット単位で交換でき、画面全体を止めずに部分復旧が可能です。将来の交換に備え、導入時に同一ロットの予備モジュールを確保しておくと、後年の色ムラ（ロット差）を防げます。

📖用語集（Glossary）

LEDビジョンの検討・打ち合わせで頻出する基本用語を簡潔にまとめました。
